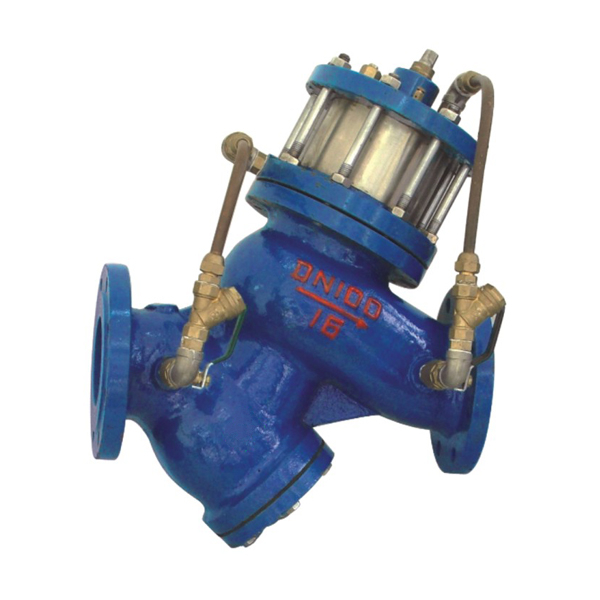

YQ98004型過濾活塞式緩閉止回閥
YQ98004過濾活塞式緩閉止回閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上。YQ98004型過濾活塞式緩閉止回閥安裝在自來水廠及高層建筑給水系統，以及其它給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象的產生。當水泵開啟時，水通過導管進入中腔，推動活塞上升，主閥開關。當水泵停止工作時，活塞在回水壓力下降，由于進口處針形閥比出口球閥流量小，因此活塞緩慢下降，主閥也隨之緩慢關閉。
產品概述
YQ98004過濾活塞式緩閉止回閥安裝在高層建筑、消防給水系統以及其它給水系統的管道上。YQ98004型過濾活塞式緩閉止回閥安裝在自來水廠及高層建筑給水系統，以及其它給水系統的水泵出口管道上，防止介質倒流，防止水錘及水擊現象的產生。當水泵開啟時，水通過導管進入中腔，推動活塞上升，主閥開關。當水泵停止工作時，活塞在回水壓力下降，由于進口處針形閥比出口球閥流量小，因此活塞緩慢下降，主閥也隨之緩慢關閉。一閥兼具電動閥，逆止閥和水錘消除器，可以有效地提高供水系統的安全可靠性。我公司生產YQ98004過濾活塞式止回閥平穩可靠，消除壓力余波。其特點:1、消除水錘效果好。將緩開、速閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體積小、重量輕。
技術參數
公稱壓力 | 公稱通徑 | 最低動作壓力 | 緩閉時間 | 適用介質 | 適用溫度 | 法蘭標準 | 試驗標準 |
1.0～2.5MPa | DN50～400mm | ≥0.04 Mpa | 3~60s（可調） | 水、油 | 0～100℃ | GB/T17241.6 | GB/T13927 |
零部件材料
零件名稱 | 材質 |
閥體、閥蓋 | 鑄鐵、鑄鋼 |
閥座 | 錫青銅、不銹鋼 |
閥瓣 | 碳鋼、不銹鋼+NBR |
閥桿 | 鋁青鋼、鉻不銹鋼 |
活塞 | 鉻不銹鋼+NBR |
過濾網 | 不銹鋼 |
彈簧 | 不銹鋼 |

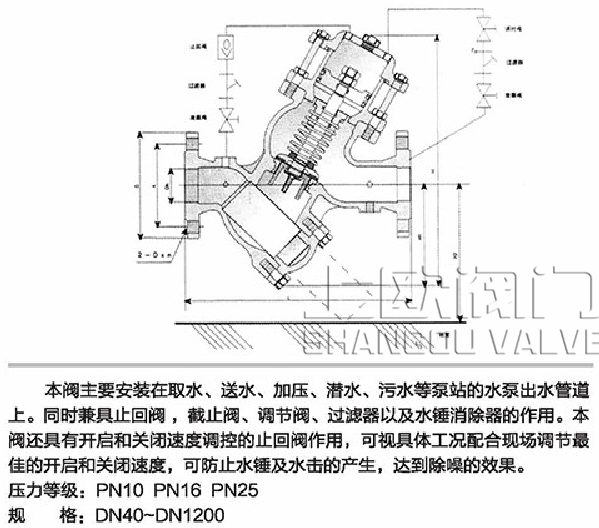

主要外形連接尺寸
公稱通徑 DN | 尺寸（公稱壓力 PN1.6/2.5Mpa） | ||||||
L | H | D | K | N-￠ | H1 | H2 | |
40 | 270 | 400 | 150 | 110 | ￠18*4 | 155 | 236 |
50 | 270 | 400 | 160 | 125 | ￠18*4 | 155 | 236 |
65 | 290 | 410 | 185 | 1450 | ￠18*4 | 165 | 250 |
80 | 360 | 425 | 200 | 160 | ￠18*8 | 180 | 280 |
100 | 400 | 460 | 220 | 180 | ￠18*8 | 210 | 310 |
125 | 470 | 550 | 250 | 210 | ￠18*8 | 240 | 370 |
150 | 535 | 610 | 285 | 240 | ￠23*8 | 260 | 413 |
200 | 670 | 772 | 340 | 295 | ￠23*12 | 330 | 510 |
250 | 780 | 935 | 405 | 355 | ￠27*12 | 410 | 568 |
300 | 895 | 1000 | 460 | 410 | ￠27*12 | 485 | 1075 |
350 | 1000 | 920 | 520 | 470 | ￠27*12 | 260 | 不帶過濾器 |
400 | 1120 | 1145 | 580 | 525 | ￠30*12 | 290 | 不帶過濾器 |

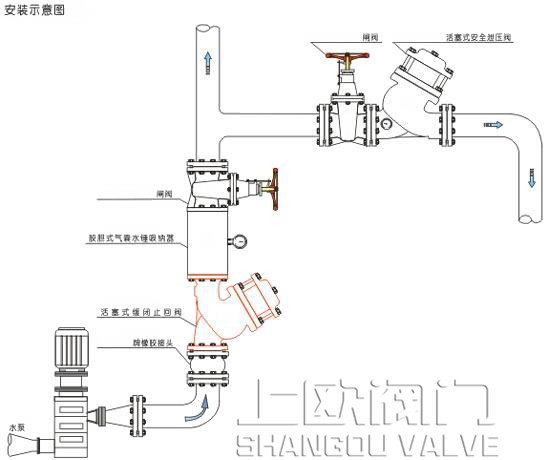

安裝示意圖
