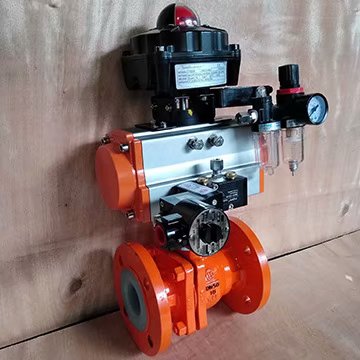

Q641F46氣動襯氟法蘭球閥PN16～PN100

Q641F46氣動襯氟法蘭球閥PN16～PN100是為各種強腐蝕性介質管路的自動啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。

上一個：[ Q641M氣動高溫法蘭球閥 ] 下一個：[ZAJQ電動切斷二通球閥]

產品概述

Q641F46氣動襯氟法蘭球閥PN16～PN100是為各種強腐蝕性介質管路的自動啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。 Q641F46系列氣動襯氟球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-20℃～150℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。

性能參數

Q641F46氣動襯氟法蘭球閥PN16～PN100主要性能參數

閥體形式	兩段式鑄造閥體(內襯四氟)
公稱通徑	DN15～DN400
公稱壓力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	GB、JB、HG、JIS、ANSI、DIN
連接形式	法蘭式
壓蓋型式	螺栓壓緊式
適用溫度	-40～+180℃
球體形式	"O"型全襯氟球體
流量特性	近似快開特性
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

零件及材料

Q641F46氣動襯氟法蘭球閥PN16～PN100主要零件及材料
閥體	鑄鐵、鑄鋼、不銹鋼
閥芯	不銹鋼+聚四氟依稀(F46)
閥座	聚四氟依稀(F46)
閥桿	2Cr13
填料	柔性石墨、聚四氟依稀
支架	鑄鐵、鑄鋼、不銹鋼
聯軸器	25、35、45

性能指標

Q641F46氣動襯氟法蘭球閥PN16～PN100主要性能指標
試驗壓力(MPa)	公稱壓力(MPa)					壓力級(class)			JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.4～0.7MPa

外形結構尺寸

Q641F46氣動襯氟法蘭球閥PN16外形結構尺寸（mm)
公稱通徑	L	D	D1	D2	b	Z-￠d	H	H1	A	重量(kg)
15	130	95	65	45	14	4-￠14	150	54	177	7
20	130	105	75	55	16	4-￠14	150			7.8
25	140	115	85	65	16	4-￠14	174			11
32	165	135	100	78	18	4-￠18	174	80	216	15
40	165	145	110	85	18	4-￠18	208			22
50	203	160	125	100	20	4-￠18	237			31
65	222	180	145	120	20	4-￠18	285			36
80	241	195	160	135	22	4-￠18	302			51
100	305	215	180	155	22	8-￠18	324	125	290	84
125	356	145	210	185	24	8-￠18	450			110
150	394	280	240	210	24	8-￠23	480			150
200	457	335	295	265	26	8-￠23	526			230

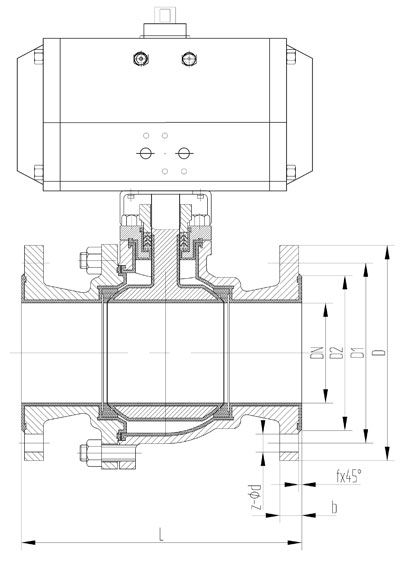

外形結構尺寸圖

維護

氣動球閥在安裝前的準備工作：

1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。　　
2、確認管線內是否有雜質、焊渣等，必須要把管線內吹掃干凈。　　
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。　　
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。　　

氣動管路球閥的安裝：　　
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則必須垂直安裝，閥門進出口處在水平位置上。　　
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。　　
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。　　
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。　　

氣動管路球閥安裝后的檢查：　　
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。　　
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
