FD941W型方矩形電(氣、手)動蝶閥

FD941W型方矩形電(氣、手)動蝶閥采用優質合金鋼焊接具有體積小、重量輕、耐磨、壽命長，阻小流通截面大、啟閉靈活。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ FSBD-0.5型電動多葉風機專用蝶閥 ] 下一個：[DMF-0.5型電磁式煤氣安全閥]

產品概述

FD941W型方矩形電(氣、手)動蝶閥采用優質合金鋼焊接具有體積小、重量輕、耐磨、壽命長，阻小流通截面大、啟閉靈活。本閥廣泛用于冶金、建材、石化、輕工等行業管道中，對氣體、半流體、含粉塵氣體等介質流量進行啟閉、自動調節或遠距離控制。

主要性能

公稱壓力：0.1MPa
適用溫度：≤300
泄漏率：普通型＜3% 低泄漏型＜1%
適用介質：含煤份、煙氣、空氣、煤氣及其它氣體
電源電壓：220V或380V·AC
氣源：0.5MPa
輸入信號：0-10(4-20)mA·DC或開關量信號

外形結構尺寸

FD941W型方矩形電(氣、手)動蝶閥外形結構尺寸(mm)
口徑 A1×B1	A3×B3	A2×B2	b	n-φd	L	FD9z41-1		FD9t41	Fd641	Fd341	重量 (gk)
						L1	執行器	執行器	執行器	執行器
120×120	200×200	170×170	10	8-φ12	140	390	DKJ-120	DTII6320-M	QGBII-S63-120	S-01	80
160×120	240×240	210×210				430					89
200×200	280×280	258×258	14			470					105
250×250	330×330	300×300				520					112
320×320	400×400	370×370	16		170	590					148
400×400	500×500	470×470		12-φ15	190	670					170
500×500	750×750	570×570				800	DKJ-310	DTII200-M	QGBII-D100-160	S-02	210
630×630	920×920	710×710	18	16-φ17	210	930					260
800×800	1120×1120	880×880				1180					372
1000×1000	1370×1370	1080×1080		20-φ17	250	1380	DKJ-410	DTII30040-M	QGBII-D200-250	S-03	540
1250×1250	1740×1740	1330×1330	20	24-φ17		1630					810
1600×1600	1740×1740	1690×1690	24	32-φ19	300	2040	DKJ-510	DTII100070-M	QGBII-D250-400	S-05	1240
2000×2000	2140×2140	2095×2095		40-φ19		2630	DKJ-610				3030
2500×2500	2650×2650	2600×2600	28	52-φ22	400	3130	DKJ-710			S-06	3640
3000×3000	3150×3150	3100×3100		60-φ22		3630					4150

注：1、本閥與上述配電動執行器組合外，還可與其它電動、氣動、液動、電動執行器組合使用。
2、有關執行器原理、接線圖、技術參數見“附錄”。
3、本閥可按用戶要求制造(非水平安裝時，請在合中注明夾角)。
4、整機重量為閥體重量+執行器重量。
5、需附件請注在合同中注明(操作器、伺服放大器、控制箱、電磁閥、空氣過濾減壓器)。

FD941W型方矩形電(氣、手)動蝶閥外形結構尺寸(mm)
口徑 A1×B1	A3×B3	A2×B2	b	n-φd	L	FD9T41-1		Fd9T41	Fd641	FD341	重量 (gk)
口徑 A1×B1	A3×B3	A2×B2	b	n-φd	L	L1	執行器	執行器	執行器	執行器	重量 (gk)
160×120	240×200	210×170	10	8-12	140	390	DKJ-210	DTII6320-M	QGBII-D63×120	S-01	85
200×120	280×200	250×170				390					95
250×120	330×200	300×170				390					103
200×160	280×240	250×210	14			430					101
250×160	330×240	300×210				430					108
250×200	330×280	300×250				470	DKJ-310	TII10020-M	QGBII-D100×160	S-02	110
320×160	400×240	370×210		10-12		430					135
320×200	400×280	370×250	16			470					140
320×250	400×330	370×300			170	520					145
400×200	500×300	465×265				470					151
400×250	500×350	465×315	18			520					159
400×320	500×420	465×385				590					166
500×200	600×300	565×265		12-15	190	500					175
500×250	600×350	565×315				550					181
500×320	600×420	565×385				620					192
500×400	600×500	565×465				700					201
630×250	750×370	710×330				550					230
630×320	750×440	710×400				620					238
630×400	750×520	710×400				700					247
630×500	750×620	710×580	18		210	800					255
800×320	920×440	880×400				620	DKJ-410	TII63010-M	QGBII-D100×160	S-03	342
800×400	920×520	880×480		14-17		700					350
800×500	920×620	880×580				800					351
800×630	920×750	880×710				930					366
1000×320	1120×440	1080×400		16-17	250	620					513
1000×400	1120×520	1080×480				700					527
1000×500	1120×620	1080×580				880					539
1000×630	1120×750	1080×710	20	18-17		1010					551
1000×800	1120×920	1080×880		18-17		1180		TII63050-M			565
1250×400	1370× 520	1330×480		22-17		780				S-04	628
1250×500	1370×620	1330×580		22-17		880	DKJ-510				643
1250×630	1370×750	1830×710		24-17		1010					665
1250×800	1370×920	1330×880		26-17		1180					681
1250×1000	1370×1120	1330×1080		26-17		1380					710
1600×500	1740× 640	1695×595	22	28-19	300	940		TII100030-M	QGBII-D130×250		929
1600×630	1740×770	1695×725		28-19		1070				S-05	945
1600×800	1740×940	1695×895		36-19		1240	DKJ-610				974
1600×1250	1740×1390	1695×1345		36-19		1690					996
2000×800	2140×940	2095×895	24	36-19		1430		TII100-M	QGBII-D250×250		1982
2000×1000	2140×1140	2095×1095				1630					2015
2000×1250	2140×1390	2095×1345				1880					2088
2500×1600	2140×1740	2095×1695				2230		TII1000040-M	QGBII-D250×400	S-06	2210
2500×1250	2650×1400	2600×1350		40-22	400	1880	DKJ-710				2360
2500×1600	2650×1750	2600×1700		40-22		2230					2800
3000×2000	2650×2150	2600×2100	28	52-22		2630		TII100042-M			3010
3000×1600	3150×1750	3100×1700				2530					3430
3000×2000	3150×2150	3100×2100				2930					3620
3000×2500	3150×2650	3100×2600		60-22		3430					4010

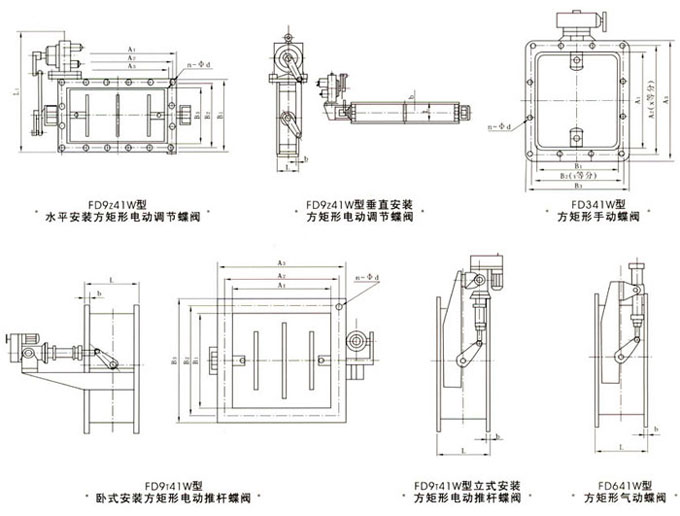

尺寸圖
