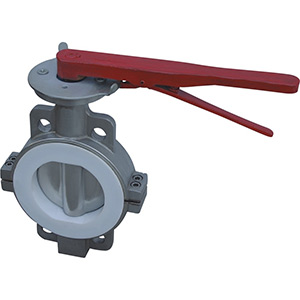

D71F4-16P不銹鋼對夾式半襯蝶閥

D71F4-16P不銹鋼對夾式半襯蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ D341F46蝸輪式襯氟法蘭蝶閥 ] 下一個：[D341X中線法蘭式蝸輪軟密封蝶閥]

產品介紹


型號：D71F4-16P口徑(DN)：50~1600(mm)壓力(PN)：1.0~1.6(Mpa)產品價格：電議日期：15-03-30瀏覽：197次

產品概述

對夾式半襯蝶閥結構特點

1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2.四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
3.軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
4.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
5.軸的徑向采用O型圈與金屬墊的組合；
6.閥座鑲在有彈性條的閥體的槽內；
7.采用可調彈性彈子定位。定位準確，結構簡單。

對夾式半襯蝶閥基本型號

D71F4-16P不銹鋼對夾式半襯蝶閥基本型號
手動	DA71F/P 半襯	蝸輪傳動	DA371F/P 半襯
	DA71F3 全襯里		DA371F3 全襯里
	DA71F4 全襯里		DA371F4 全襯里
	DA71F46 全襯里		DA371F46 全襯里
氣動	DA671F/P 半襯	電動	DA971F/P 半襯
	DA671F3 全襯里		DA971F3 全襯里
	DA671F4 全襯里		DA971F4 全襯里
	DA671F46 全襯里		DA971F46 全襯里

主要零部件材料表

D71F4-16P不銹鋼對夾式半襯蝶閥主要零部件材料表
序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹閥
序號	零件名稱	Z	C	P	R	PL	RL
1	上、下閥體	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35(鍛）	CF8	CF8M	CF3	CF3M
3	蝶板軸	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
4	襯里層/閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
5	O型圈	FPM（氟橡膠）
6	彈性條（墊）	Si（硅橡膠）
7	調節定位座	0Cr18Ni9	0Cr18Ni9	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
8	螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手輪	Q235

注：襯膠閥耐腐蝕情況參考襯膠閥門各種化工介質耐腐蝕性能表。

聲明：本文中所有文字、數據、圖片均只適用于參考，D71F4-16P不銹鋼對夾式半襯蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話
